视光干货——镜片相关内容

今天我们来讲一下框架眼镜的另一个重要组成部分,镜片的相关内容。内容有点丰富,请搬好小马扎耐心阅读。

讲到光学镜片,首先要明白镜片的三要素是什么:折射率、阿贝数、密度

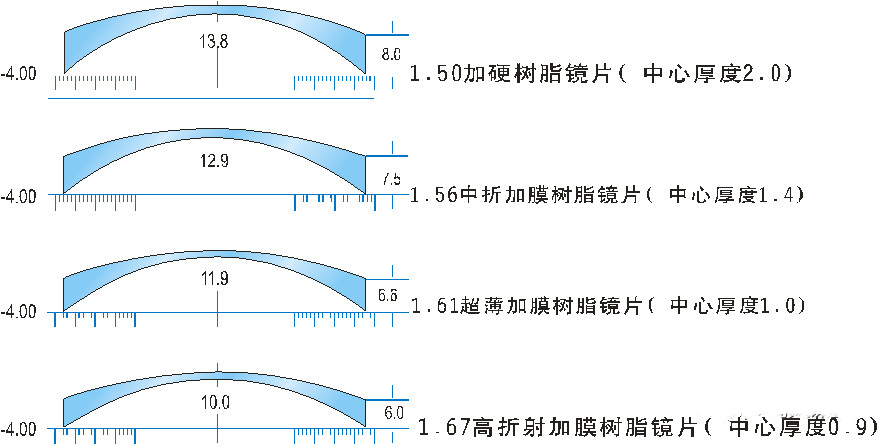

光在真空中的速度与在介质中的速度之比称为折射率。镜片的折射率取决于镜片所采用的材质,相同度数,折射率越高,镜片越薄。

(透光率指光线通过镜片而没有被反射和吸收的光的总量,镜片折射率越高透光率越低,镀有减反射膜的镜片透光率会提高)。

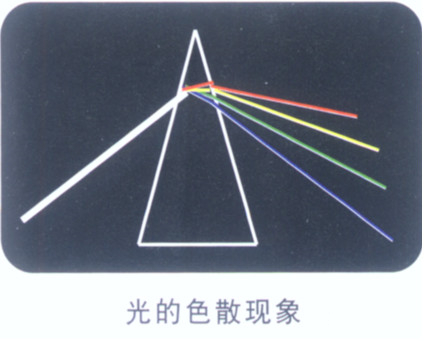

光波通过不同折射率的镜片会产生不同的色散现象

阿贝数是色散的倒数即色散系数。阿贝数越高,色散现象越小。镜片的色散与该镜片的折射率相关,材料的折射率越大,色散越厉害,阿贝数越低,视物越模糊

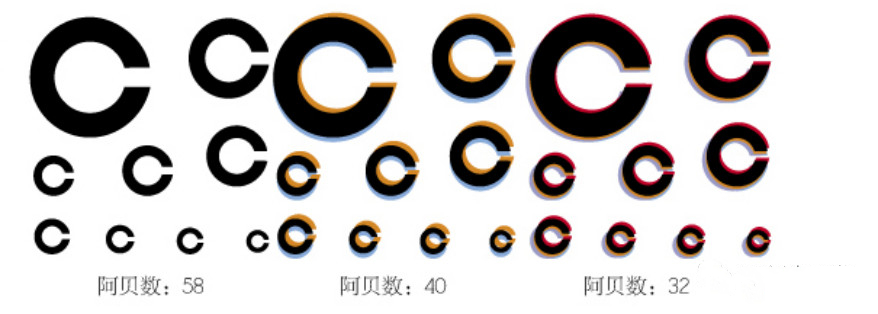

眼用光学镜片材料的阿贝数在30-60之间。阿贝数表明戴镜者会感受到横向色差的程度,阿贝数越小,对视网膜成像质量影响越大。在高对比环境下(如视力表,黑字白底为高对比环境),横向色差对人眼的影响是视物时可能会发现物体边缘伴有彩色条纹;在低对比环境下(如傍晚时),横向色差表现为离轴模糊,如通过镜片中央看清楚,通过边缘看模糊。

镜片上任何一点的横向色差都可以用棱镜效应近似计算,即该点的棱镜效应除以该镜片的阿贝数,横向色差平均阈值为0.1。低于0.1则不太可能引起不适。例:阿贝数40的镜片,引起0.1的横向色差的注视点棱镜效应为4△,根据P=FxC(P指镜片偏心产生的棱镜量;F指镜片屈光度;C指偏离镜片光学中心的距离,单位是cm),若是+4.00D的镜片,距离光学中心10mm以内的移心量不会引起不适,超过10mm,则很难适应。换句话说,选阿贝数较低的镜片,瞳距不能误差太大,偏心棱镜不能做太大。

密度指单位体积物体的重量,代表镜片的轻重。密度低,镜片就轻。在工作中常常有员工这样跟顾客沟通:您的度数比较高,建议您选一个高折射率的镜片,这样镜片会比较美观,比较轻薄。薄是可以肯定的,但是相同度数高折射率的镜片不一定比低折射率的镜片轻。

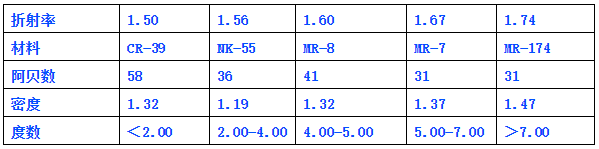

下面通过一个表格来总结一下镜片的几个要素之间的联系

除了镜片的三要素外还有几个数值需要注意:

1、中心厚度(T):同一材料,同一光度的镜片中心厚度决定镜片的边缘厚度。中心厚度越小,镜片越薄。但中心厚度过小会造成 镜片易碎;加工运输困难;中心光度容易改变。镜片都有最小安全厚度,玻璃片 T>0.7mm,树脂片 T>1.1mm。

2、镜片直径(Φ):指未加工过的圆形镜片的直径,用Φ表示,常见的有Φ55、Φ60、Φ65、Φ70、Φ75。镜片直径越大,加工师傅越容易把顾客瞳距做准,但镜片成本越高。远视镜片直径越大,镜片中心越厚。所以需要按照顾客瞳距和所选的镜架尺寸来选择镜片直径, Φ=镜圈尺寸+中梁尺寸+镜圈最大直径-瞳距+2(2mm是加工余量)

举个例子:顾客瞳距65mm,所选镜架尺寸 53口17—137,镜圈最大直径A 60

所选镜片直径为 Φ=53+17+60-65+2=67mm,故可选70mm直径的镜片。

3、镜片光学中心:光线通过这一点时不发生偏折。

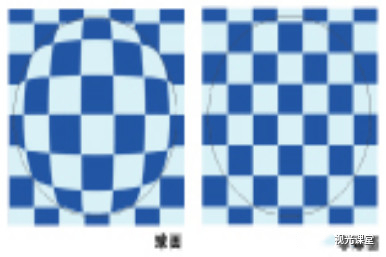

正镜片会产生枕型畸变,所见物体外形产生凹陷;负镜片产生桶型畸变,所见物体外形产生凸起。

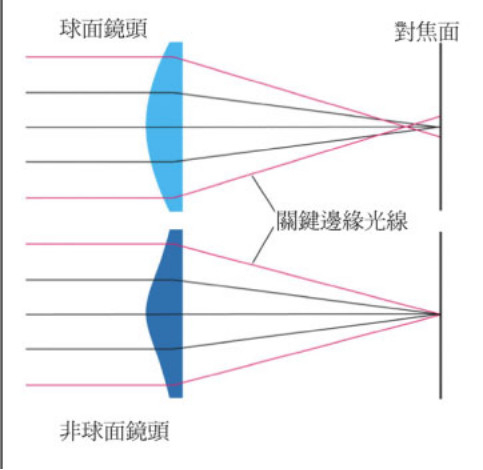

凸透镜球面与非球面比较

凹透镜球面与非球面比较

畸变改变像的形状,但不影响像的清晰度。物点离光轴越远,放大率变化越大,畸变现象越明显;眼镜片屈光力越大像的畸变现象越明显。

如上图所示非球面镜片周边畸变现象较小,现在已成为主流镜片。

非球面镜片可以说是球面镜片的升级,但两者之间各有优缺点

球面镜片适合人群

1、角膜曲率比较陡峭,一般大于45D者

2、无较多角膜散光者

3、屈光度不高,内心对镜片厚度要求不高者

4、对周边像差不敏感者

非球面镜片适合人群

1、角膜曲率比较平

2、角膜散光比较大

3、屈光度大且希望镜片美观

4、对像差敏感

镜片小常识

1、玻璃片只能做全框眼镜,PC片适合做打孔眼镜

2、折射率高的镜片往往含有金属离子和硫化物,加工时会有很大异味。硬度越高,密度越大,折射率越高,异味越重

3、大框眼镜、非球面镜片要点瞳高,让顾客戴上眼镜后慢慢下巴上翘,头后移,昂视到镜片垂直于地面,昂视状态下所点的瞳高即为非球面镜片加工时光心所在点

4、瞳高存在差异但在2mm以内,以主视眼为主;差距大于2mm,取平均值

测试镜片镀膜牢固度的方法:盐雾法。在5%盐水中连续煮沸12分钟,不脱膜为正常要求,国标为8分钟。在5%盐水里煮沸2分钟,放入冷水中1分钟,循环6次不脱膜为高端标准。
